Resolvendo problemas de comunicação entre inversores e baterias
Guia de engenharia 2026 para resolver conflitos de comunicação de baterias do inversor-em sistemas comerciais de armazenamento de energia
Análise técnica dos protocolos de comunicação BMS RS485 e CAN. Aprenda como diagnosticar incompatibilidade de protocolo, implementar correspondência de falhas e otimizar ESS C&I.

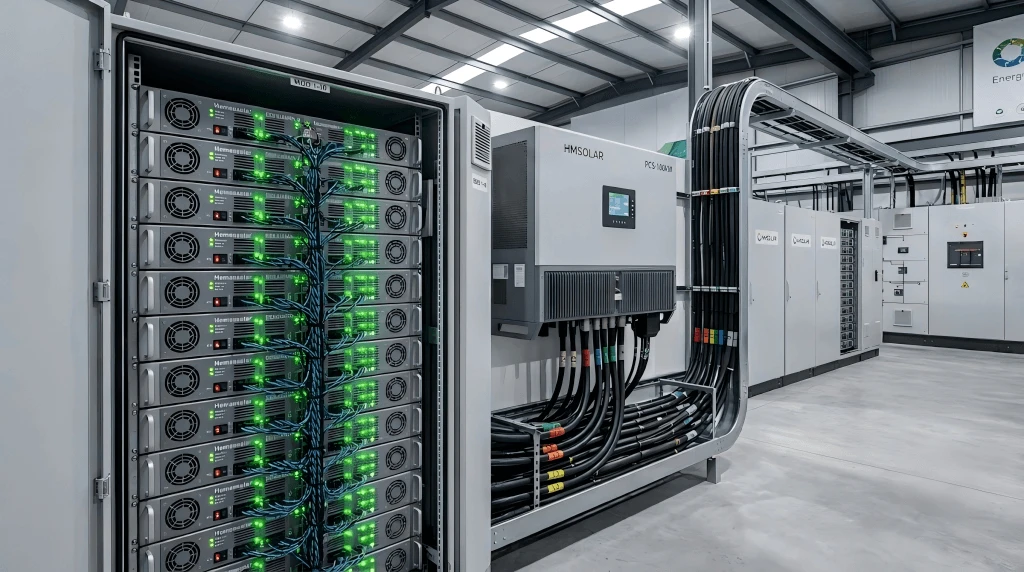

Os principais desafios na integração do protocolo ESS
Os sistemas de armazenamento de energia (ESS) comerciais e industriais (C&I) frequentemente enfrentam paralisações operacionais causadas não pela degradação do hardware, mas por falhas de firmware e handshake de protocolo entre o sistema de conversão de energia (PCS/inversor) e o sistema de gerenciamento de bateria (BMS). Ao implantar multi-marcas ou legados-em-equipamentos modernos, os empreiteiros de engenharia, compras e construção (EPC) enfrentam regularmente falhas-de comunicação em circuito fechado.
Essas desconexões acionam falsos disparos de proteção contra sobrecorrente, cálculos incorretos do estado de carga (SoC) e perfis de carga descoordenados que aceleram a degradação da célula. Este guia técnico fornece uma estrutura sistemática para alinhar as camadas físicas CAN e RS485, estabelecer telemetria de sincronização de dados-em tempo real e implantar algoritmos inteligentes de correspondência de falhas para garantir a operação contínua em todo o link fotovoltaico e de armazenamento.
Comunicação CAN estável vs. topologias RS485
Para aplicações C&I de alta-taxa, a comunicação CAN é a referência do setor devido ao seu mecanismo de sinalização diferencial, que isola o ruído de modo-comum em ambientes de comutação-de alta frequência próximos a inversores. Embora o RS485 opere em uma arquitetura mestre{5}}escravo que exige pesquisa contínua-que introduz latência sob cargas pesadas de dados,-o barramento CAN utiliza arbitragem bit a bit não{8}}destrutiva. Isso permite que dados críticos de segurança, como alertas de sobretensão de células, ignorem a telemetria de{10}}prioridade mais baixa e executem desligamentos de segurança instantâneos.
Parâmetros-de sincronização de dados em tempo real
Para manter um perfil de carregamento dinâmico seguro, o microprocessador do inversor deve receber telemetria operacional não corrompida a cada 10 ms - 50ms. Os pontos de dados essenciais necessários para uma verdadeira operação-de circuito fechado incluem:
Limite Máximo de Corrente de Carga (CCL) e Limite de Corrente de Descarga (DCL):Calculado dinamicamente pelo BMS com base na temperatura-da célula em tempo real e na resistência interna, evitando fuga térmica.
Métricas de incompatibilidade de tensão celular:Evitar que o inversor continue a empurrar a corrente com base na tensão total da string quando uma célula individual já atingiu seu corte superior (3,65V).
Verdadeiro estado de carga (SoC):Eliminação de erros de estimativa de tensão-de circuito aberto transferindo dados de contagem-de Coulomb diretamente do resistor shunt BMS.
Padrões da indústria e impacto no ROI
A operação-de circuito aberto-descoordenada, em que um inversor carrega um banco de baterias com base puramente em curvas de tensão estáticas, em vez de telemetria BMS ativa,-reduz a vida útil dos ativos e diminui a eficiência total do sistema.
Comparação de parâmetros operacionais
|
Parâmetro Técnico |
Operação-de circuito aberto/tensão-controlada |
Telemetria-de circuito fechado (BMS RS485/CAN) |
|
Frequência de atualização de dados |
Nenhum (amostragem de tensão estática) |
Alta-velocidade (atualização contínua de 10 a 100 ms) |
|
Precisão de rastreamento SoC |
±8% - 15% de desvio ao longo do tempo |
±1% via transferência direta de contador BMS Coulomb |
|
Eficiência do sistema (ida e volta-) |
$86\\% - 89\\%$ devido a cortes de cobrança conservadores |
92% - 95% otimizado por meio de escalonamento dinâmico de CCL/DCL |
|
Vida útil operacional da bateria |
Aproximadamente 3.500-4.000 ciclos antes de 80%SOH |
Até 6.{1}}.000 ciclos dentro da garantia linear |
|
Status de integração de segurança |
Disparo retardado do disjuntor reativo |
Limitação atual de software proativa em-nível de microssegundos |
Redução de LCOE e retorno financeiro
A implementação de uma comunicação robusta entre baterias-invertidas impacta diretamente o custo nivelado de armazenamento (LCOS). Ao manter o equilíbrio da célula firme e eliminar estados de-carga ou descarga excessiva, a garantia de energia linear de uma bateria comercial de 1 MWh é estendida com segurança em até 40%.
Com comunicação precisa em circuito-fechado, a bateria opera com segurança dentro de uma profundidade de descarga mais ampla (90% versus 80% em circuito aberto) sem risco de danos às células. Essa otimização reduz o período de retorno do capital do sistema em 1,4 a 1,8 anos, dependendo das estruturas tarifárias locais de-redução de pico e de demanda{7}}.
Integração e compatibilidade de sistemas
Alcançar compatibilidade de hardware multi{0}}marcas nos portfólios da hemaosolarpv.com exige adesão estrita às regras de topologia da camada física e aos procedimentos sistemáticos de comissionamento.
Blindagem da camada física e configuração de pinos
Ambientes industriais apresentam forte interferência eletromagnética (EMI) gerada pela comutação IGBT do inversor. Para evitar corrupção de quadros nas linhas RS485 ou CAN:
Cabos de par trançado blindado (STP) devem ser utilizados exclusivamente.
A blindagem trançada deve ser aterrada em um único ponto (normalmente o aterramento do chassi do inversor) para evitar loops de aterramento.
Um resistor de terminação de 120Ω deve ser colocado entre as linhas CAN_H e CAN_L (ou Data+ e Data-) em ambas as extremidades do barramento físico para eliminar reflexões de sinal.
Comissionamento-a{1}}passo a passo e alinhamento de protocolo
Ao conectar inversores híbridos solares comerciais padrão a racks de armazenamento de lítio dedicados, os desenvolvedores devem executar esta sequência de configuração:
Etapa 1: verificação da taxa de transmissão.Verifique se a interface de comunicação do inversor e o BMS mestre estão configurados para taxas de transmissão idênticas (normalmente 250 kbps para CAN e 9600/115200 bps para RS485).
Etapa 2: seleção do protocolo.Acesse o menu de firmware avançado do inversor e selecione o código hexadecimal-do perfil BMS correspondente (por exemplo, Pylontech, BYD ou mapeamento de endereço Modbus personalizado para componentes Xiamen Hemao).
Etapa 3: Endereçamento de Hardware.Para bancos de baterias de vários{0}clusters, configure as chaves DIP de hardware em cada sub{1}}módulo BMS para atribuir endereços escravos exclusivos antes de vincular o BMS mestre ao barramento de comunicação do inversor central.
Correspondência inteligente de falhas e solução de problemas
Quando a comunicação cai, os engenheiros de sistema exigem uma sequência lógica de diagnóstico para identificar as causas principais e evitar substituições desnecessárias de componentes.
Código de erro: BMS_COMM_FAIL (tempo limite > 60s):O inversor para de carregar/descarregar imediatamente. Verifique a continuidade física entre os pinos RJ45. Confirme a correspondência das pinagens; configurações padrão geralmente alternam o Pino 4 (CAN_H) e o Pino 5 (CAN_L) entre marcas.
Código de erro: CRC_ERROR/Corrupção de quadro:Os dados estão sendo transmitidos, mas corrompidos pela EMI. Verifique se os cabos de comunicação estão paralelos a linhas de energia CA ou CC de alta-tensão. Mantenha uma folga mínima de 20 cm ou passe por conduítes de aço aterrados dedicados.
Código de erro: Conflito de endereço:Ocorre em instalações com vários-racks quando duas baterias compartilham uma configuração de chave DIP. Re-endereçar módulos individuais de acordo com o esquema do cluster.
Perguntas frequentes
1. O que acontece ao sistema se a comunicação falhar durante os ciclos de pico de carregamento?
Quando um tempo limite de comunicação de circuito-fechado excede o limite programado (normalmente 30- 60 segundos), o inversor executa uma sequência de parada de emergência, reduzindo a corrente de carga para 0 A. Esse estado de fallback de circuito-aberto protege a bateria contra sobrecarga, pois o inversor não pode mais rastrear temperaturas de células individuais ou deltas de-altas tensões.
2. Os mapas Modbus RTU personalizados podem ser programados no sistema para baterias especializadas em escala-de serviços públicos?
Sim. Para projetos de serviços públicos ou de C&I de grande{1}}escala que exigem integração com sistemas de gerenciamento de energia (EMS) centrais proprietários, os registros de mapeamento RS485 podem ser personalizados por meio de atualização de firmware. Isso permite que os engenheiros remapeiem registros de entrada, registros de retenção e endereços de bobina para corresponder a qualquer rede SCADA padrão.
3. Como as variações de temperatura afetam a estabilidade do barramento CAN em instalações externas de ESS em contêineres?
Temperaturas extremas não distorcem diretamente os níveis de tensão diferencial digital do CAN. No entanto, a expansão térmica pode causar micro-fraturas em resistores de terminação mal soldados ou em pontos de crimpagem RJ45. Os componentes de nível-comercial usam conexões soldadas por onda-automatizadas e blocos de terminais de parafuso sólido-para evitar quedas de conexão em uma faixa operacional de -20 a 60 graus.
