Garantindo a segurança do sistema de gerenciamento de bateria (BMS) em pacotes LiFePO4
Um guia técnico para segurança do LiFePO4 BMS, abrangendo balanceamento ativo, gerenciamento térmico, diagnóstico-no nível de célula e conformidade internacional.
A implantação de sistemas de armazenamento de energia (ESS) de fosfato de ferro-lítio (LiFePO4) nos setores comercial e industrial (C&I) enfrenta requisitos de limites operacionais rigorosos. Embora a química do LiFePO4 exiba estabilidade térmica inerente em comparação com variantes de níquel-manganês-cobalto (NMC), desequilíbrio celular absoluto, propagação térmica e falhas de topologia de controle ainda ameaçam a longevidade dos ativos.
Uma única célula operando fora de sua janela de tensão ideal (2,5 V a 3,65 V) pode induzir degradação localizada, reduzindo a capacidade utilizável do pacote em até 35% em 1.500 ciclos. Além disso, a monitorização térmica inadequada arrisca eventos de aquecimento localizados, levando a disparos inesperados do sistema e tempo de inatividade.
Para proteger o custo nivelado de armazenamento (LCOS) de longo-prazo, os contratados de EPC e gerentes de projeto exigem arquiteturas de sistema de gerenciamento de bateria (BMS) robustas e multicamadas. Esta análise descreve os principais mecanismos de controle, topologias de balanceamento e protocolos de diagnóstico essenciais para a estabilidade do pacote LiFePO4 de nível utilitário.
Análise Técnica: Principais Mecanismos e Arquitetura de Segurança

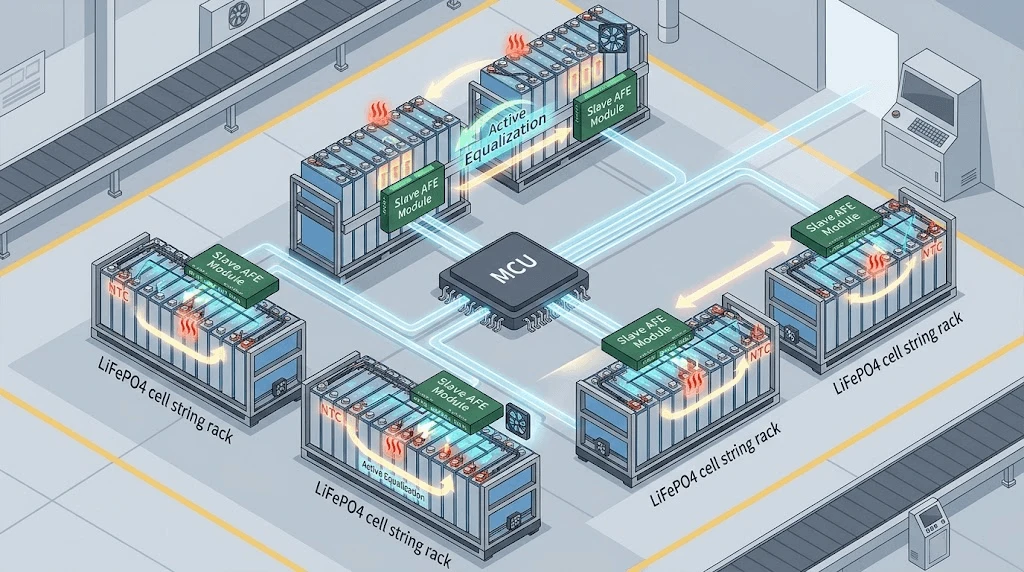

Um BMS resiliente depende de uma arquitetura mestre-escravo distribuída. Os ICs Analog Front-End (AFE) monitoram diretamente os grupos de células, passando a telemetria para o MCU central por meio de interfaces de barramento CAN isoladas.

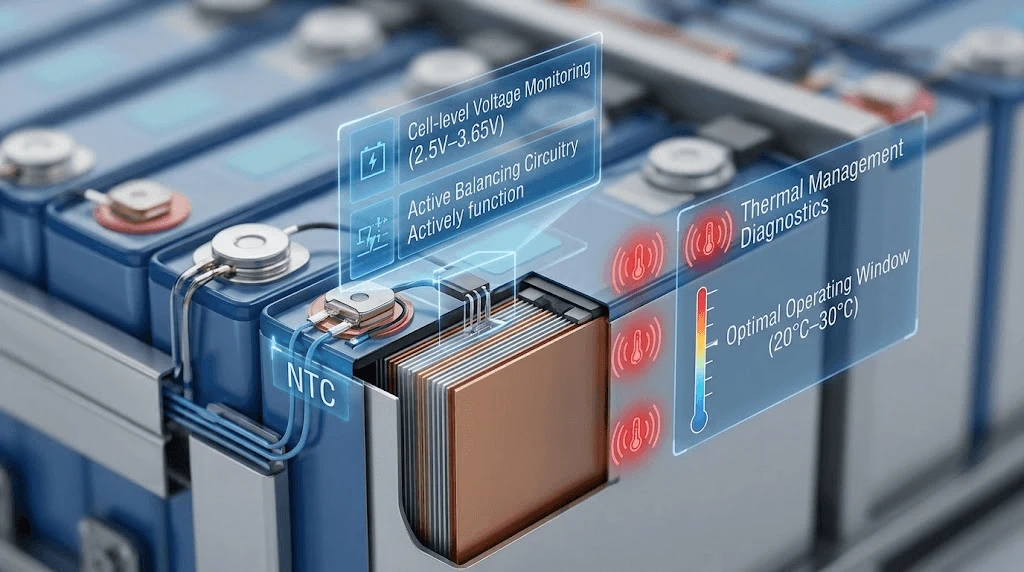

1. Monitoramento de tensão-de nível de célula e calibração de limite
A detecção precisa de tensão requer canais AFE dedicados com uma tolerância de sinal de <±2 mV. As curvas de descarga LiFePO4 padrão apresentam um platô de tensão extremamente plano entre 30% e 80% do estado de carga (SOC), tornando os métodos de-tensão de circuito aberto (OCV) insuficientes para estimativa de estado. Um BMS de alto-grau combina contagem de Coulomb com algoritmos de filtro de Kalman estendido (EKF) para rastrear SOC com precisão dentro de ±2. Os limites dos parâmetros de proteção devem ser aplicados-por hardware na camada AFE para garantir a execução independente da latência do firmware do MCU:
Corte de{0}sobretensão (OVC):3,65 V (nível de célula) / Atraso:<10 ms
Recuperação de{0}sobretensão: 3.45V
Em-Corte de tensão (UVC):2,50 V (nível de célula) / Atraso:<10ms
Em-Recuperação de tensão:2.80V
2. Topologias de balanceamento de células ativas
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), é necessário balanceamento ativo.
Os sistemas ativos utilizam conversores CC-bidirecionais ou redes de comutação capacitiva para transferir carga de células de tensão-mais alta para células de tensão-mais baixas durante os ciclos de carga e descarga. Ao permitir o equilíbrio de correntes entre 2A e 5A, as topologias ativas atenuam a perda de capacidade devido à variação de capacidade em grandes cadeias de células, melhorando o rendimento de energia utilizável ao longo do ciclo de vida do ativo.
3. Gerenciamento térmico e diagnóstico preditivo
A variação de temperatura em um módulo não deve exceder 3 graus. O BMS utiliza termistores de coeficiente de temperatura negativo (NTC) configurados em uma proporção mínima de 1 sensor por 4 células em série, além de sondas adicionais conectadas aos MOSFETs de alimentação e aos barramentos principais.
O firmware integrado calcula continuamente os gradientes térmicos dT/dt. Se uma taxa de alteração localizada da temperatura da célula exceder 1 grau/min, o sistema acionará alertas de diagnóstico antes de atingir- cortes absolutos de temperatura acima (carga de 55 graus/descarga de 60 graus).
Padrões da indústria e impacto no LCOS
A seleção de um BMS de nível-industrial altera diretamente as finanças do projeto, ampliando o rendimento do ciclo de vida e reduzindo as despesas operacionais (OpEx).
|
Parâmetro/Recurso |
BMS comercial padrão |
Arquitetura BMS Industrial Avançada |
|
Arquitetura de equilíbrio |
Passivo (50 mA − 100 mA) |
Bidirecional-ativo (2 A − 5 A) |
|
Precisão de detecção de tensão |
±10mV |
±2mV |
|
Protocolos de comunicação |
RS485 básico |
Barramento CAN duplo / Modbus TCP / SNMP |
|
Tempo de reação a falhas |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Taxa de detecção térmica |
1 sonda por 16 células |
1 sonda por 4 células + monitoramento de barramento |
|
Ciclo de vida do projeto |
3.000 ciclos (80% SOH) |
6.000–8.000 ciclos (80% SOH) |
Análise de Impacto LCOS
Ao manter o desequilíbrio da célula abaixo de 10 mV durante uma vida útil de 8.000-ciclos, um BMS de{4}balanceamento ativo evita o desligamento prematuro da cadeia causado por células isoladas de baixa tensão. Esse recurso reduz o custo nivelado de armazenamento (LCOS) ao:
· Preservação da capacidade utilizável:Evita o efeito de "elo mais fraco", mantendo a capacidade da string próxima às classificações nominais.
· Ciclos de substituição reduzidos:Estende a vida útil geral do pacote para além de 10 anos sem exigir substituições de módulos de células de meia-idade-.
Integração e compatibilidade de sistemas

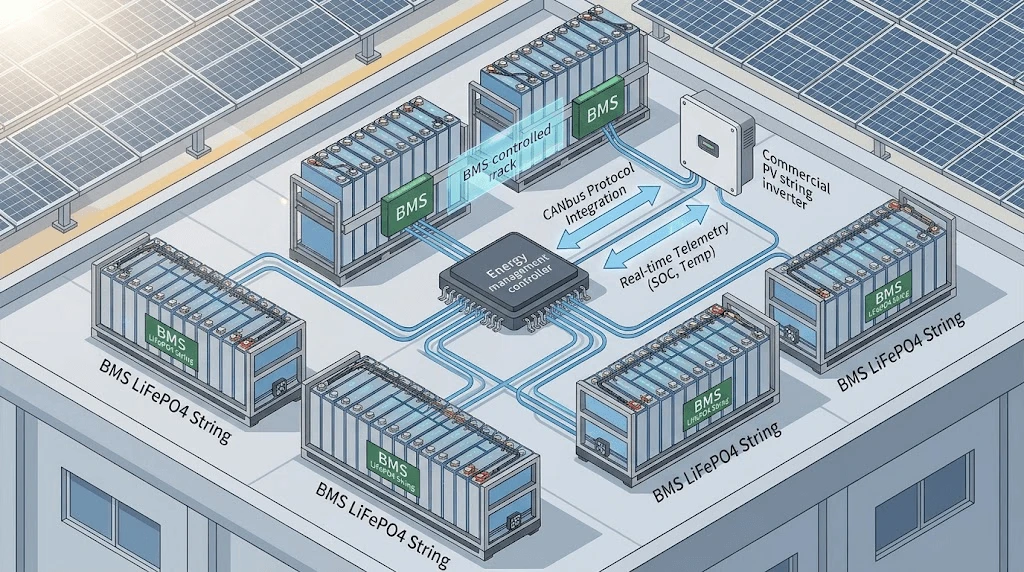

Um BMS compatível deve interagir perfeitamente com sistemas de conversão de energia (PCS) upstream e controladores de carga solar.
Ao implantar soluções de armazenamento comercial como oMódulo de armazenamento de energia 25,6V 100Ah, as comunicações industriais dependem de protocolos CAN bus 2.0B e Modbus RTU de baixa{0}}latência. O BMS transmite limites operacionais dinâmicos ao inversor em tempo real:
Limite de Corrente de Carga (CCL):Ajustado dinamicamente com base na tensão máxima da célula e na temperatura interna.
Limite de Corrente de Descarga (DCL):Ajustado com base na tensão mínima da célula, temperatura e SOC atual.
Essa comunicação-de circuito fechado força o inversor a acelerar a saída antes que os limites térmicos ou de tensão sejam violados, evitando desligamentos graves do sistema sob perfis de carga pesada.
Controle de Qualidade e Conformidade Global
A garantia da segurança industrial exige adesão verificada aos padrões de testes globais.
UL 1973:Padrão de segurança para baterias utilizadas em aplicações estacionárias. Verifica a integridade estrutural, a contenção das células e a segurança elétrica sob condições de falha.
CEI 62619:Exige testes de segurança funcional para baterias industriais de lítio, incluindo testes de propagação de fuga térmica e verificações de segurança de software da unidade de controle.
ONU 38.3:Testes de segurança de transporte, incluindo simulação de altitude, choque térmico, vibração, impacto, curto-circuito externo e descarga forçada.
O controle de qualidade de fabricação deve incorporar testes automatizados de-fim-de linha (EOL). Cada placa BMS passa por verificação de-proteção contra curto-circuito, verificações de calibração em todos os canais de medição e condicionamento-de queima sob condições térmicas elevadas (50 graus) antes da montagem final.
Perguntas frequentes
1. Como o BMS evita a propagação de fuga térmica sob condições de-curto-circuito?
O BMS utiliza uma estratégia de defesa de dois-níveis: interrupções primárias de hardware-de curto-circuito acionam desconexões ultra{2}}rápidas-de chave de estado sólido/MOSFET em menos de 100 microssegundos quando os limites atuais são violados. Se você usar um relé mecânico ou uma topologia de contator, os fusíveis semicondutores ultra{6}}rápidos fornecem isolamento físico secundário. Além disso, o firmware de controle monitora os vetores dT/dt para detectar curto-circuito interno antes que ocorra a ventilação do gás ou a propagação térmica.
2. Quais são os requisitos de logística e segurança para o envio de pacotes LiFePO4 de alta{1}}capacidade para o exterior?
Todos os pacotes devem ser certificados de acordo com os regulamentos UN 38.3 e enviados com um Estado de Carga (SOC) entre 30% e 50%. Os pacotes exigem embalagens de risco certificadas pela ONU-(mercadorias perigosas Classe 9) com isolamento interno reforçado, proteção terminal contra-curto-circuito e embalagem interna-selada contra umidade. O BMS deve ser configurado para um-"Modo de suspensão profunda" de baixo consumo de energia durante o transporte para limitar a auto{10}descarga a < 0,5% ao mês.
3. Quais são os limites para adaptações personalizadas de firmware OEM/ODM BMS para protocolos específicos de inversores?
Os limites de personalização incluem modificação de estruturas de quadro CANbus/RS485, mapeamento de endereços de registro Modbus personalizados, ajuste de algoritmos de cálculo SOC/SOH dinâmicos e configuração de curvas de disparo personalizadas de temperatura/tensão. As modificações da camada física permitem opções entre comutação MOSFET de estado- sólido ou circuitos de driver de contator externo com base nos limites de tensão do sistema (até 1.000 VCC. O tempo de espera padrão da engenharia para adaptações do protocolo de firmware é normalmente de 2 a 3 semanas.
