Inversores de rede de 10kW vs{1}}kW desligados-: qual se adapta à sua instalação industrial?

Compare inversores fora da-rede de 10kW e 12kW para uso industrial. Analise a capacidade de pico de pico, as cargas do motor, a arquitetura de entrada CC e o impacto do LCOE.

Instalações de fabricação industrial que operam fora da-rede enfrentam graves riscos operacionais devido a eletrônicos de potência subdimensionados. Partidas repentinas de motores indutivos causam quedas-de tensão na linha, tensões térmicas e desligamentos inesperados do inversor, interrompendo linhas de produção críticas. Selecionar entre um inversor off{6}}da rede de 10kW e 12kW raramente é uma questão de potência de linha de base; é uma questão de manuseio dinâmico de carga, espaço térmico e longevidade dos componentes sob estresse contínuo. O superdimensionamento em apenas 20% melhora a confiabilidade do sistema, evitando disparos incômodos causados ​​por maquinários com alta-inrush e mantendo a estabilidade rigorosa da tensão-de qualidade da rede.

Mecanismos Centrais

Cargas indutivas, como compressores de ar, fusos CNC e bombas hidráulicas, exigem altas correntes de inicialização,-geralmente de 300% a 500% de sua amperagem operacional nominal por 2 a 5 segundos. O gerenciamento desses picos requer topologias de inversor especializadas e dissipação térmica inteligente.

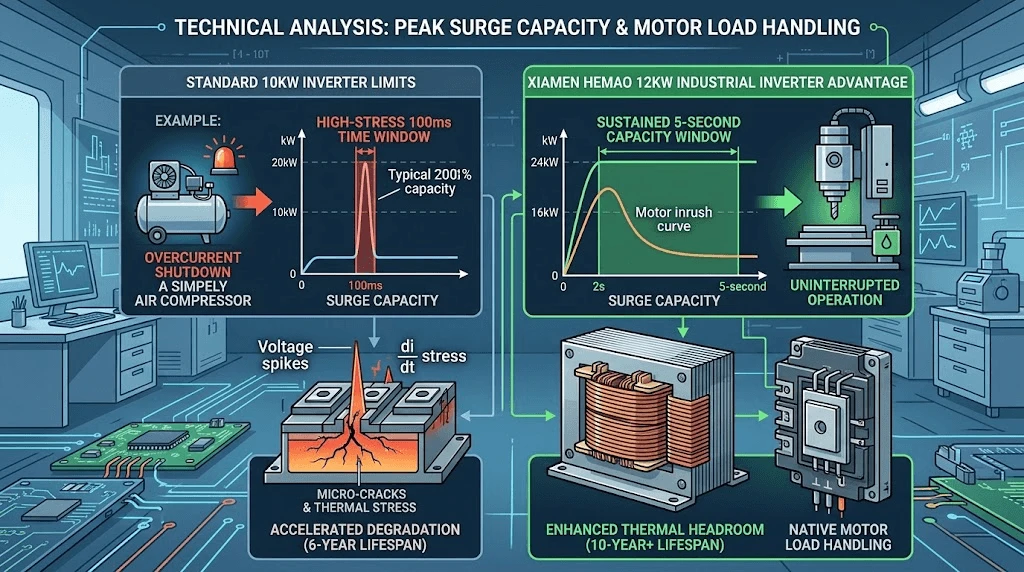

Capacidade de pico de pico e manuseio de carga do motor

Um inversor off{1}}padrão de 10 kW normalmente oferece uma taxa de pico de pico de 200% (20 kW) por menos de 100 milissegundos. Sob comutação indutiva pesada, essa janela de tempo estreita expõe os módulos IGBT (Insulated Gate Bipolar Transistor) a picos de tensão transitórios (estresse di÷dt), acionando a proteção de sobrecorrente no nível-do hardware.

Por outro lado, um inversor de rede off{2}}de 12 kW de alto-desempenho incorpora topologias-sem transformador para serviços pesados ​​ou transformadores de cobre de baixa{4}}frequência capazes de sustentar um surto de 200% (24 kW) por até 5 segundos. Esta duração prolongada fornece o tempo necessário para que os campos do estator do motor magnetizem e se estabilizem sem desestabilizar a tensão do barramento CA.

Entrada DC e arquitetura de carregamento

O gerenciamento de energia industrial depende fortemente de canais duplos MPPT (Maximum Power Point Tracking) capazes de lidar com altas tensões de painéis fotovoltaicos (até 500 V CC). Strings de tensão mais alta minimizam as perdas de cobre em longos cabos desde os telhados das fábricas:

A arquitetura do inversor de 12kW suporta correntes máximas de entrada CC mais altas (26A por canal MPPT versus. 18A em unidades padrão de 10kW). Isso permite que os operadores de instalações implantem módulos fotovoltaicos bifaciais de alta-wattagem em configurações paralelas, maximizando as proporções CC-para-CA (até 1,5x de sobredimensionamento CC) para garantir o carregamento completo da bateria mesmo durante períodos de baixa-irradiância.

Padrões da indústria e impacto no ROI

A avaliação de arquiteturas de inversores de 10 kW e 12 kW requer a comparação das especificações de hardware com os impactos-do custo nivelado de energia (LCOE) de longo prazo.

Análise de LCOE e retorno

Selecionar um inversor de 12kW em vez de uma unidade de 10kW aumenta o CAPEX inicial de eletrônica de potência em aproximadamente 12% a 15%. No entanto, operar uma unidade de 10 kW com utilização contínua de 90% acelera a degradação térmica dos capacitores eletrolíticos internos e das pontes de energia MOSFET, reduzindo a vida útil do equipamento de 10 anos para menos de 6 anos.

Por outro lado, operar uma unidade de 12 kW com 75% da capacidade reduz o estresse térmico, prolongando a vida útil e acomodando picos de carga dinâmicos. A redução no tempo de inatividade das instalações, combinada com uma maior produção fotovoltaica diária (através do teto de entrada fotovoltaico de 18kWp), produz um LCOE geral mais baixo ($/kWh) e reduz o período de retorno total do sistema em 14 meses ao longo de uma janela operacional de 10 anos.

Integração e compatibilidade de sistemas

A implantação de um sistema-fora da rede de 12 kW em uma instalação de fabricação requer total compatibilidade entre geração de energia, montagem estrutural, armazenamento de energia e lógica de automação.

Empilhamento paralelo e expansão de microrrede

Os requisitos de energia industrial aumentam com o tempo. Inversores avançados de 12kW off{2}}da rede integram protocolos de comunicação paralela CAN/RS485, permitindo que até 9 unidades sejam empilhadas de forma síncrona em um barramento CA compartilhado. Esta configuração fornece até 108 kW de saída contínua em configurações monofásicas-ou trifásicas-(400 Vca) sem unidades de controle externas.

Lógica de redução de carga inteligente

Para proteger operações críticas durante longos períodos nublados, os inversores de 12 kW apresentam saídas de relé de contato seco programáveis ​​vinculadas aos parâmetros de estado de -carga-da bateria (SoC).

· Barramento de carga primária:Alimenta continuamente sistemas críticos de controle de máquinas, segurança e automação industrial.

·Barramento de Carga Secundária (Rejeição de Carga):Desconecta automaticamente cargas não{0}}essenciais (por exemplo, unidades HVAC, iluminação auxiliar) quando o SoC do banco de baterias cai abaixo de 30%.

BMS e sinergia de bateria

Integrated RS485/CAN bus interfaces establish native communication with industrial lithium iron phosphate (LiFePO4) rack batteries. Real-time telemetry synchronization adjusts charge voltage limits based on cell temperature, preventing thermal runaway and maximizing battery cycle life (>6.000 ciclos a 80% DoD).

Controle de Qualidade e Conformidade Global

Cada unidade produzida para distribuição comercial passa por rigorosos protocolos de testes de fábrica para garantir uma operação estável em ambientes operacionais adversos:

Estágio-triplo EL (eletroluminescência) e testes de circuito:Inspeção óptica automatizada de PCBs internos antes da soldagem e componentes de potência sob carga de pico.

Queima-em testes térmicos:Testes de resistência térmica de-carga total 100% dentro de câmaras de alta-temperatura (50 graus) por 48 horas antes da embalagem.

Névoa de sal e resistência à umidade:Conjuntos de PCB com revestimento isolante projetados para suportar alta umidade e névoa salina corrosiva em zonas industriais costeiras.

Certificações:Total conformidade com as normas IEC/EN 62109-1, IEC/EN 62109-2 (Segurança do Inversor), UN38.3 (Segurança nos Transportes) e CE/RoHS para acesso ao mercado global.

Perguntas frequentes

P: Como o inversor de 12kW mantém a estabilidade da tensão em ambientes industriais costeiros ou altamente corrosivos?

R: As unidades destinadas a ambientes industriais agressivos apresentam compartimentos eletrônicos selados com classificação IP54-e PCBs internos protegidos com revestimento isolante-para serviços pesados ​​(à base de acrílico ou silicone-). A dissipação de calor é gerenciada por dissipadores de calor externos isolados de alumínio e ventiladores de resfriamento com rolamentos-de esferas duplos, mantendo o ar ambiente corrosivo longe de componentes sensíveis montados em superfície.

P: Quais são os padrões de envio e proteção física para exportações de inversores industriais em grande-volume?

R: As remessas comerciais utilizam caixas de madeira resistentes-certificadas pela ONU-com blocos de espuma EVA-absorventes de choque internos. A entrada de umidade durante o trânsito marítimo é atenuada por sacos antiestáticas antiestáticas-seladas a vácuo-estáticos contendo pacotes dessecantes de nível-industrial, em conformidade com os padrões de teste de trânsito ISTA 3E.

P: Qual é o prazo de entrega e o limite de engenharia para personalização de hardware OEM/ODM?

R: Marca OEM padrão, parâmetros de firmware personalizados (como lógica de contato seco alterada ou protocolos BMS personalizados) e cores de gabinete especializadas exigem um prazo de entrega de 3-semanas. Modificações estruturais de hardware, incluindo layouts de barramentos personalizados ou faixas de tensão de entrada especializadas, exigem um ciclo de desenvolvimento de 6 a 8 semanas, incluindo validação de engenharia e recertificação de segurança.
