Instalação mestre de montagem solar em sacada, integração plug{0}}e{1}}de microinversores, segurança estrutural de carga-eólica e medição inteligente para configurações mini{3}}fotovoltaicas compatíveis.

Introdução e desafios de mercado

O setor fotovoltaico residencial global está passando por rápida expansão em unidades residenciais multi{0}familiares urbanas. Sistemas solares plug{2}}e{3}}para varandas (dispositivos solares plug{4}}) representam um segmento de alto-crescimento para distribuidores e instaladores EPC que atendem a inquilinos urbanos e proprietários de residências. No entanto, dimensionar implantações fotovoltaicas em varandas apresenta obstáculos distintos de engenharia, estruturais e regulatórios. Instaladores e fornecedores enfrentam graves responsabilidades relacionadas à elevação dinâmica-induzida pelo vento em estruturas-altas, fadiga estrutural de braçadeiras em geometrias variadas de grades de varanda, retroalimentação elétrica inadequada em circuitos de anel domésticos e conformidade com padrões rigorosos de alimentação de energia local-(como VDE-AR-N 4105 na Alemanha ou CEI 0-21 na Itália).

Configurações de montagem inadequadas levam a falhas estruturais sob forças de carga de vento superiores a 30 m/s, enquanto integrações de microinversores de baixo-grau causam estrangulamento térmico, incompatibilidades de energia reativa e possível disparo do disjuntor. Este guia técnico descreve a metodologia de instalação-de ponta a{4}}para instalações solares em sacadas de alto-rendimento, detalhando a mecânica de ancoragem estrutural, configuração de microinversor plug-and{7}}play, integração de telemetria de medidor inteligente e otimização geral do retorno-do{9}}investimento (ROI).

Análise Técnica e Mecanismos Centrais

1. Âncora de varanda e vento-Engenharia de segurança de carga

Ao contrário dos painéis fotovoltaicos montados-no solo ou no telhado, as montagens solares de sacada operam em camadas de limites urbanos elevadas e de alta{1}}turbulência. A segurança estrutural requer cálculo preciso da pressão do ventona superfície do conjunto de acordo com EN 1991-1-4 (Eurocódigo 1):

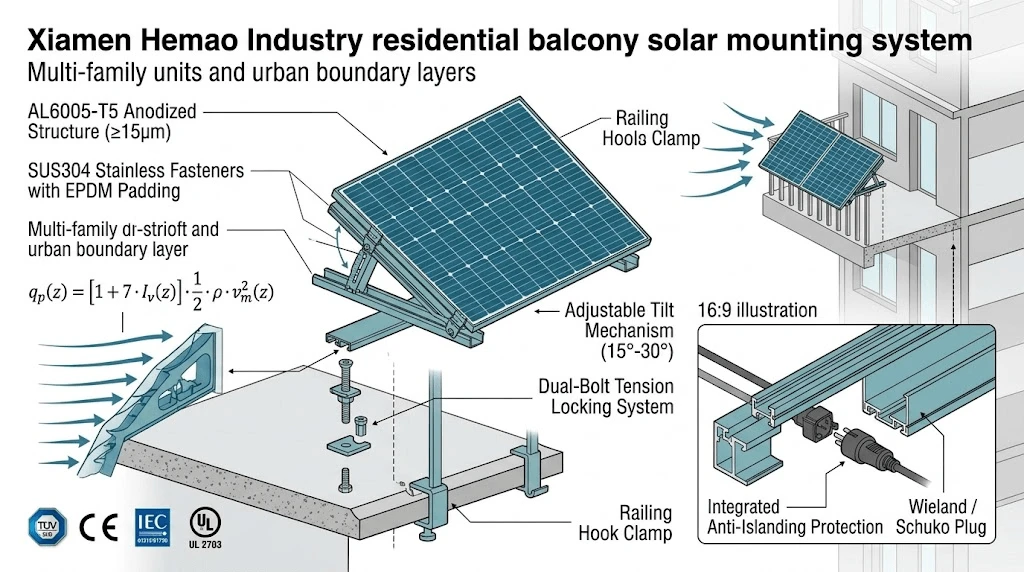

Para resistir à carga estática e rajadas de vento dinâmicas de até 150 km/h (níveis de tufão de categoria 12), a Xiamen Hemao Industry utiliza liga de alumínio extrudado de alta-qualidade AL6005-T5 combinada com fixadores mecânicos de aço inoxidável SUS304. A arquitetura de montagem incorpora um mecanismo de ângulo de inclinação ajustável (15 a 30 graus) projetado para otimizar a irradiância solar perpendicular e, ao mesmo tempo, minimizar o coeficiente de arrasto aerodinâmico (Cf). As braçadeiras de gancho para corrimão apresentam sistemas de travamento de tensão de parafuso duplo e revestimento de borracha vulcanizada EPDM de alto atrito, evitando a corrosão galvânica em trilhos de metal anodizado e absorvendo microvibrações dinâmicas.

2. Integração plug-e{2}}do microinversor

O subsistema elétrico principal depende de microinversores de alta-eficiência com topologia de-estágios múltiplos. A corrente contínua (CC) gerada por painéis TOPCon ou HJT de alta-potência tipo N-(normalmente 400W–500W por módulo) passa por canais duplos de rastreamento de ponto de potência máxima (MPPT) operando com uma eficiência de 99,5%. A tensão CC é convertida em CA-síncrona da rede por meio de transformadores de isolamento de-alta frequência e circuitos inversores-de ponte completa MOSFET.

O firmware de monitoramento-de grade integrado aplica proteção anti{1}}ilhamento automático (menos de 50 milissegundos por meio de protocolos IEEE 1547/IEC 62116). A conexão à rede é completada através de conectores padronizados Schuko ou Wieland diretamente em tomadas de parede residenciais dedicadas, incorporando isolamento galvânico para eliminar o retorno de corrente de fuga.

3. Monitoramento de energia-em tempo real e medição inteligente

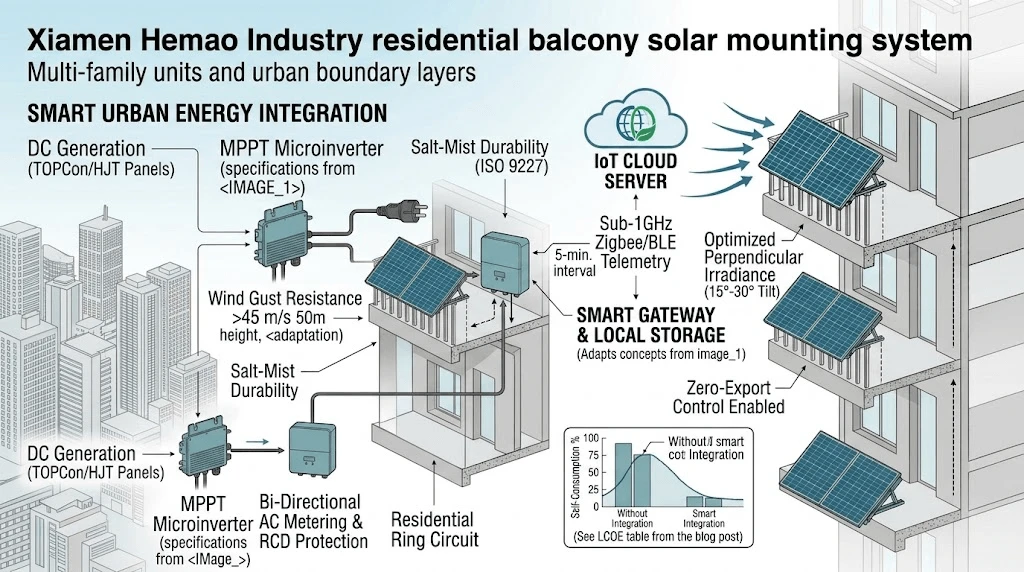

Os modernos sistemas fotovoltaicos de varanda incorporam microinversores habilitados para IoT- equipados com módulos de comunicação integrados Wi-Fi ou Sub{4}}Zigbee/BLE de 1 GHz. Os dados de telemetria-incluindo potência-CA em tempo real, rendimento diário cumulativo, tensão da rede, temperatura operacional e parâmetros CC individuais do painel-são transmitidos para um servidor de telemetria em nuvem em intervalos de 5-minutos. Instalações avançadas são combinadas com medidores inteligentes bidirecionais RS485 Modbus ou Wi{13}}Fi instalados no quadro de distribuição principal, permitindo controle ativo de energia com exportação zero e otimização automatizada do autoconsumo.

Padrões da indústria e impacto no ROI

Análise de redução de LCOE e retorno financeiro

O Custo Nivelado de Energia (LCOE) para uma instalação fotovoltaica em varanda residencial é calculado como:

Ao eliminar o equilíbrio profissional-dos-custos de instalação do sistema por meio de uma estrutura de montagem solar em varanda de fácil-instalação, o gasto de capital inicial (CAPEX) é reduzido em 40% a 60% em comparação com conjuntos de telhados tradicionais. Para um sistema de varanda de 800 W a funcionar na Europa Ocidental (gerando aproximadamente 850 kWh/ano) com tarifas retalhistas de eletricidade de 0,35 kWh, a poupança anual de energia é em média de 297,50 euros. Dado um kit CAPEX total de 650€, o período de retorno simples é alcançado em 2,18 anos, proporcionando uma taxa interna de retorno (TIR) ​​superior a 35% ao longo de um ciclo de vida operacional de 15 anos.

Fluxo de trabalho de engenharia de instalação passo{0}}a{1}}passo

1. Inspeção estrutural do local e dos trilhos:Verifique a integridade mecânica do corrimão, o espaçamento vertical dos postes e a capacidade de carga-. Garanta uma distância livre mínima até o solo ou baixe obstáculos.

2. Pré-{0}}montagem do suporte de montagem para varanda:Monte a estrutura estrutural principal AL6005-T5 usando parafusos de torque SUS304 M8. Defina o braço telescópico ajustável para o ângulo de inclinação calculado-específico do local (por exemplo, 20 graus para rendimento anual ideal em latitudes médias).

3. Fixação de guarda-corpos e ancoragem mecânica:Posicione os ganchos superiores do trilho sobre o tubo superior da varanda. Prenda os suportes de suporte anti{1}}oscilação inferiores aos balaústres verticais usando braçadeiras de amortecimento de vibração-revestidas de EPDM.{3}}. Aperte todos os fixadores primários com 18 N·m usando uma chave de torque calibrada.

4. Acessório do módulo fotovoltaico:Levante os painéis sobre os trilhos estruturais e prenda-os usando braçadeiras finais-e braçadeiras intermediárias-de alta resistência com pinos de aterramento integrados para ligação equipotencial.

5. Montagem do microinversor e cabeamento CC:Monte o microinversor na parte inferior do trilho estrutural de alumínio usando porcas deslizantes-M6 dedicadas para facilitar o resfriamento por convecção passiva. Conecte as pontas do módulo MC4 aos canais de entrada DC do microinversor, verificando a polaridade e os limites de tensão Voc (<60V DC for ultra-safe extra-low-voltage installation).

6. Interconexão de rede CA e telemetria inteligente:Passe o cabo do barramento CA-resistente a UV-para serviços pesados ​​ao longo da estrutura de montagem usando clipes de cabo de aço inoxidável. Conecte o conector CA em uma tomada CA dedicada à prova de intempéries, equipada com proteção de dispositivo de corrente residual (RCD). Emparelhe o microinversor com o aplicativo de monitoramento inteligente via Wi-Fi/Bluetooth para verificar-a sincronização da rede em tempo real e as métricas de exportação de energia.

Integração e compatibilidade de sistemas

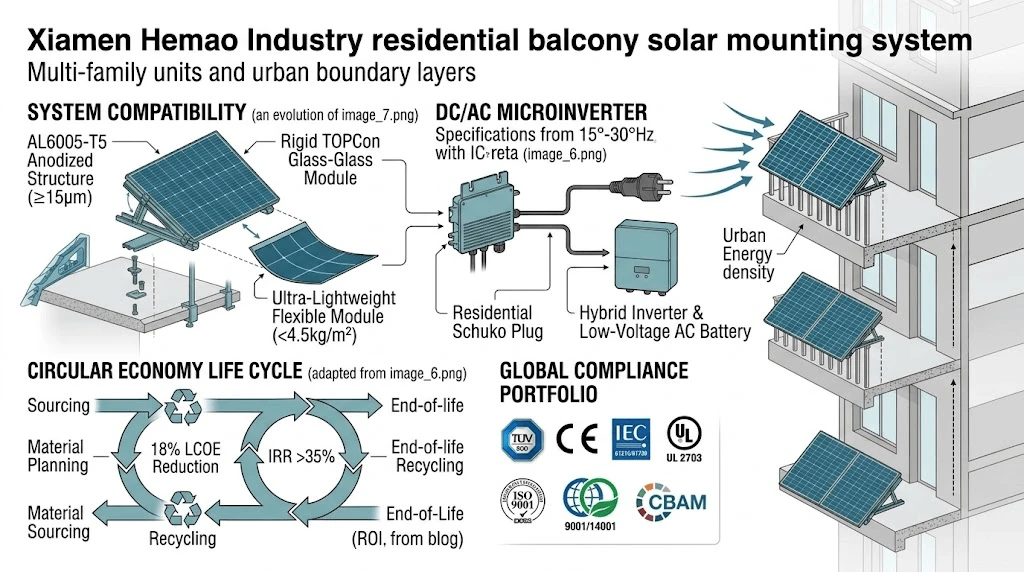

Onossos sistemas prontos para uso projetados na Solar Balcony fornecem total compatibilidade estrutural e elétrica em todo o equilíbrio fotovoltaico residencial-do-hardware do sistema. O suporte solar universal para sacada acomoda módulos de vidro{3}}de vidro rígido padrão, bem como módulos fotovoltaicos flexíveis ultra-leves (pesando <4,5 kg/㎡) para estruturas delicadas de varandas históricas. Os grampos estruturais apresentam adaptadores modulares que se ajustam a grades redondas (φ30mm~60mm), tubos quadrados, parapeitos de concreto e balaustradas de vidro. Eletricamente, os canais de microinversores integrados suportam módulos wafer de alta-corrente de 182 mm e 210 mm até entrada 20ADC, emparelhando-se perfeitamente com baterias de armazenamento de energia CA de baixa-tensão para mudança de carga-noturna.

Controle de qualidade e protocolos de conformidade global

A Xiamen Hemao Industry implementa protocolos rigorosos de controle de qualidade em todas as operações de fabricação:

Testes Mecânicos e Estruturais:Os conjuntos de montagem estrutural passam por rigorosos testes de carga estática superiores a 5400Pa (equivalente a 550kg/㎡ de carga de neve) e carga dinâmica em túnel de vento de até 45m/s de acordo com os padrões EN 1991.

Testes de envelhecimento ambiental:Componentes estruturais, juntas de borracha e camadas de anodização passam por 1.500 horas de testes de névoa salina neutra (ISO 9227) e testes de resistência à exposição UV para evitar a degradação da superfície em condições atmosféricas adversas.

Conformidade com Certificação Internacional:O hardware fotovoltaico de varanda completo possui certificações válidas, incluindo TÜV Süd Mark, CE, IEC 61215/IEC 61730 para segurança do módulo, UL 2703 para montagem de aterramento e ligação e VDE-AR-N 4105/EN 50549-1 para conformidade com a rede do microinversor.

Perguntas frequentes

P1: Qual é o desempenho dos suportes solares para sacada Hemao sob cargas dinâmicas de rajadas e forte exposição à-névoa salina em edifícios-costeiros altos?

Hemao balcony solar mounts are constructed from structural AL6005-T5 aluminum alloy with an anodized surface layer>15 µm, combinado com ferragens de aço inoxidável SUS304/SUS316. O perfil estrutural passa por análise de elementos finitos (FEA) para suportar velocidades de vento de até 45 m/s (US$ 162 km/h$) até alturas superiores a 50 metros. Os testes de-spray salino de acordo com a ISO 9227 (1.500 horas) garantem zero degradação estrutural ou corrosão galvânica em ambientes costeiros de alta-salinidade.

P2: Quais embalagens logísticas e medidas de segurança de transporte são utilizadas para remessas de contêineres B2B a granel de kits solares de varanda?

Todos os kits solares para varanda são embalados em caixas de papelão corrugadas reforçadas de 5{1}} camadas com inserções de espuma de polietileno de alta densidade (HDPE)-testadas contra queda. Trilhos de montagem pré{6}}montados, braçadeiras, microinversor e cabeamento são compartimentados para evitar abrasão durante o transporte. As caixas são paletizadas em paletes de madeira/plástico em conformidade com-ISPM{9}}15 tratadas termicamente, com bordas-protegidas com placas de canto resistentes e embaladas com filme PE à prova d'água para estabilidade do contêiner de carga marítima.

P3: Quais são os limites de engenharia e os prazos de entrega para personalização OEM/ODM de braçadeiras de montagem de varanda para grades não{1}}padrão?

Nossa-equipe interna de P&D fornece engenharia de fixação personalizada para geometrias de guarda-corpos, parapeitos e balaustradas arquitetônicas fora do padrão-. Modelagem CAD 3D personalizada e simulações de tensão FEA são entregues em 48 horas. Protótipos rápidos de metal ou alumínio extrudado-impressos em 3D são produzidos em até sete dias úteis. Após a aprovação-do cliente e os testes de carga do laboratório, as ferramentas de produção completas e o envio de fabricação em massa são executados dentro de 21 a 28 dias.
